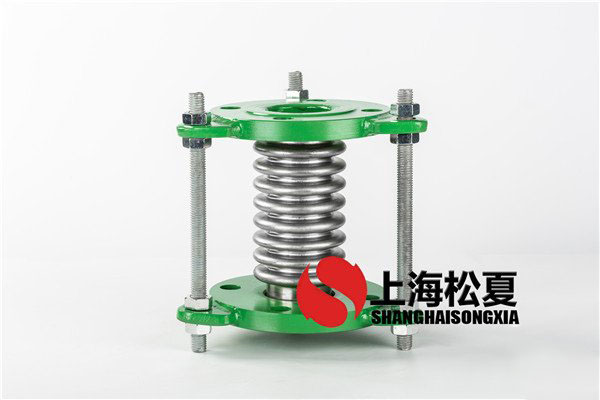

TB通用型波紋補償器

來源:上海松夏減震器有限公司????發布時間:2018-08-24 10:57

TB通用型波紋補償器產品說明

TB通用波紋補償器又叫膨脹節,或伸縮節。由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。

產品特點

耐用、耐高溫、耐高壓、防腐、保護環境的優點、取代了橡膠接頭所帶來的不衛生、易老化、耐壓不穩定、易脫層撕裂、爆破等不良因素、解決了系統運行中的后顧之憂。

產品型號參數表


公稱通徑DNmm 產品型號 補償器 剛度 有效面積A(cm2) 波數 產品總長L(mm) 接管端口
橫向Y0mm 角向Y0mm 軸向KxN/mm 橫向KyN/mm 角向KyN/mm n 法蘭 接管 尺寸φ×s
80 1.0TB80ⅹ8J/F 6.4 ±6.4 358 418 8.4 81 8 244 344 φ89×4
1.0TB80ⅹ10J/F 10 ±8 286 214 6.7 274 374
100 1.0TB100ⅹ6J/F 3.6 ±3.6 417 1471 14 121 8 223 323 φ108×4
1.0TB100ⅹ10J/F 10 ±8 250 318 8.5 287 387
125 1.0TB125ⅹ5J/F 2.5 ±4.4 408 2885 21 180 8 216 318 φ133×4.5
1.0TB125ⅹ8J/F 8 ±8 227 495 12 288 388
150 1.0TB150ⅹ5J/F 2.5 ±5 300 2889 20 257 8 238 338 φ159×4.5
1.0TB150ⅹ8J/F 6.4 ±8 188 705 23 298 398
200 1.0TB200ⅹ4J/F 3.2 ±5.3 288 3164 39 479 8 244 344 φ219×6
1.0TB200ⅹ6J/F 7.2 ±8 192 9938 26 298 340
250 1.0TB250ⅹ4J/F 4.8 ±5.3 588 4371 128 769 8 309 409 φ273×8
1.0TB250ⅹ6J/F 10.8 ±8 392 1295 85 387 487
300 1.0TB300ⅹ4J/F 6.4 ±5.3 830 4444 249 1105 8 358 458 φ325×8
1.0TB300ⅹ6J/F 14 ±5.8 553 1371 166 456 556
350 1.0TB350ⅹ4J/F 6 ±8 840 4289 309 1307 8 499 487 φ377×8
1.0TB350ⅹ6J/F 14 ±8 560 1431 206 387 599
400 1.0TB400ⅹ4J/F 6 ±5.3 918 6199 420 1611 8 400 500 φ426×10
1.0TB400ⅹ6J/F 14 ±7.8 612 1837 280 510 610
450 1.0TB450ⅹ4J/F 4.8 ±5.2 690 8210 379 1972 8 389 489 φ478×10
1.0TB450ⅹ6J/F 10.8 ±7.8 450 2433 253 489 589
500 1.0TB500ⅹ4J/F 4.8 ±4.6 728 9861 515 2445 8 415 517 φ529×10
1.0TB500ⅹ6J/F 10.8 ±6.9 485 2922 343 515 615
600 1.0TB600ⅹ4J/F 4.8 ±4 1468 20515 1477 3534 8 458 558 φ630×10
1.0TB600ⅹ6J/F 10.8 ±6 978 60786 985 658 758
700 1.0TB700ⅹ2J/F 12 ±1.7 3250 20989 4445 4717 6 346 446 φ720×10
1.0TB700ⅹ4J/F 4.8 ±3.4 1625 26237 2222 466 566
1.0TB700ⅹ6J/F 10.8 ±5.1 1083 58317 1482 666 766
800 1.0TB800ⅹ2J/F 0.8 ±1.5 3555 38260 6122 5855 6 354 454 φ820×10
1.0TB800ⅹ4J/F 3.2 ±3 1778 47826 3061 474 576
1.0TB800ⅹ6J/F 12.8 ±6 889 5678 1530 594 694
900 1.0TB900ⅹ2J/F 1.6 ±1.5 2657 182480 5921 7620 6 550 φ920×10
1.0TB900ⅹ4J/F 6.4 ±3 1329 22810 2960 698
1.0TB900ⅹ8J/F 26.6 ±6 664 2851 1480 1036
1000 1.0TB1000ⅹ2J/F 1.2 ±1.4 5540 495368 14861 9043 6 552 φ1020×10
1.0TB1000ⅹ4J/F 4.8 ±2.8 2770 91921 7431 692
1.0TB1000ⅹ8J/F 19.2 ±5.6 1385 7740 3715 1018
1100 1.0TB1100ⅹ2J/F 0.8 ±1.4 5140 806108 16122 11029 6 550 φ1120×10
1.0TB1100ⅹ4J/F 3.2 ±2.8 2570 100764 8061 690
1.0TB1100ⅹ8J/F 12.8 ±5.6 1285 12585 4031 1046
1200 1.0TB1200ⅹ2J/F 0.8 ±1.3 4535 92513 19927 12688 6 550 φ1220×12
1.0TB1200ⅹ4J/F 3.2 ±2.6 2718 115645 9963 692
1.0TB1200ⅹ8J/F 12.8 ±5.2 1359 14546 4982 1046


產品介紹

金屬軟管是現代工業設備連接管線中的重要組成部件。金屬軟管用作電線、電纜、自動化儀表信號的電線電纜保護管和民用淋浴軟管,規格從3mm到150mm。小口徑金屬軟管(內徑3mm-25mm)主要用于精密光學尺之傳感線路保護、工業傳感器線路保護。

產品特點

由于制作軟管主要零件的材料是采用奧氏體不銹鋼,因而保證了軟管優良的耐溫性和耐蝕性,軟管的工作溫度范圍極廣,為 -196—600 ℃,使用的軟管按管道所通介質的腐蝕性選擇適用的不銹鋼牌號,即可保證軟管的耐蝕性,金屬軟管有以下幾個特點:

1.金屬軟管整體采用1Cr18Ni9Ti不銹鋼材料制成,具有較強的耐腐蝕能力。

2.軟管管體為薄壁不銹鋼管體液壓成形,具有較強的柔韌性、伸縮性、彎曲和抗振能力強、編織網套的加強保護、使之具有更高的承壓能力。

3.軟管兩端的連接還可制成除螺紋、法蘭標準之外的其他連接方式,方便連接和使用。

4.該產品不僅適于與旋轉接頭的配套,而且廣泛用于多種流體介質輸送的軟性連接。

工作原理

1、管道的安裝應力

在復雜的管路系統中,常常出現由于空間位置條件的限制,造成安裝工作上的種種困難:成型的管子裝不上去;彎過去、正過來,湊合裝上去的管子,將不可避免地產生局部的冷校正。根據管子通徑和現場的具體情況不同,冷校正量從幾毫米至幾十毫米,有的達數百毫米。實踐證明,該量越大,其內應力也就越高,這些殘留在管路系統中的安裝應力,無疑地是極大隱息。

某型號發動機中的一段軸承潤滑油導管,在實際運行中多次發生斷裂事故,就是因為安裝應力過高所致。

由于可以隨意彎曲并在額定彎曲半徑條件下彎曲所產生的內應力極小,所以,它能給安裝工作帶來極大的方便,對管路系統的安全運行也起著一定的保障作用。這是某些管路系統必須使用金屬軟管的主要原因。

2、補償管道位置

由于裝卸模具的需要,硫化機上的活動缸將作向上和向下方向的運動。紫銅蛇形管往復運動多次之后,就會(huì )發生疲勞斷裂,雖然修復后還可以繼續使用,但停車修復會(huì )造成時間損失。橡膠管雖然具有良好的柔軟特性,抗疲勞能力也很強,但在承壓、耐溫、抗老化等方面又是薄弱環節,一般使用幾個月以后,也無法再繼續下去。金屬軟管良好的綜合性能在此得到充分地體現。在一般工業領域中,除壓力、溫度之外,還常常存在著一些如疲勞、腐蝕、振動、壓迫、沖擊等苛刻的條件,在這樣的情況之下,用來補償管道的位置移動是最合適的了。

3、吸收振動

某巨型建筑,大廳內空調是由固定在地下室的6FWB機組提供的。機組振動通過連接管道這個橋梁,一直傳到地面大廳內,噪音值達45dB。在這樣的環境中,人們總覺得有一種不適之感。改進設計后,在連接管道上串接了金屬軟管,不僅吸收了部分由機組振動所產生的噪音,管系中流體脈動所產生的噪音也被吸收了不少,此時,地面大廳內噪音值僅為33dB,大大地改善了廳內的環境。

能夠吸收振動,它不僅可以提高系統疲勞破壞的能力,還可以達到降低噪音之效果。某些管路系統采用金屬軟管,原因就在于此。

與TB通用型波紋補償器相關的文章

管道空氣彈簧的運行步驟

管道空氣彈簧的運行步驟 對壓縮空氣管開展吹掃的目地是確保管路內部結構清理沒有雜質管路空氣彈簧的運作流程加熱爐系統軟件的壓縮空氣管吹掃詳盡步,確保管路達到設計方案和應…

駕駛室工作原理橡膠空氣彈簧國家標準

駕駛室工作原理橡膠空氣彈簧國家標準空氣彈簧品牌建設有多重要?贏取市場競爭,品牌建設成重點。根據相關數據統計,占全球品牌不足3%的名牌產品卻占了全球市場的40%,全球銷售額…

如何使用橡膠堵漏氣囊空氣彈簧的減震器

如何使用橡膠堵漏氣囊空氣彈簧的減震器地震;2在抗震支撐架上重力起重機框架的力反過來改變其設計,選擇,加固,錨固等;3個地震支撐吊架分為垂直和水平支撐吊架,其應力,布局,…

如非注明文章皆由專業的減震器廠家“上海松夏”原創(chuàng ),轉載請注明出處! 文章地址:http://boandy.cn//bellows/ripple/46.html
上一篇:沒有了

與TB通用型波紋補償器相關的產品

  • DN250-1.6Mpa正宗304波紋管補償器

    DN250-1.6Mpa正宗304波紋管補償器

    DN250-1.6Mpa正宗304波紋管補償器 名稱:波紋管補償器 口徑:DN250mm 壓力:PN16 波數:6波 厚度:1.5mm 長度:345mm 伸縮量:60mm 波紋材質:不銹鋼304 法蘭材質:碳鋼(鍛打) 品牌:松夏 制造商..

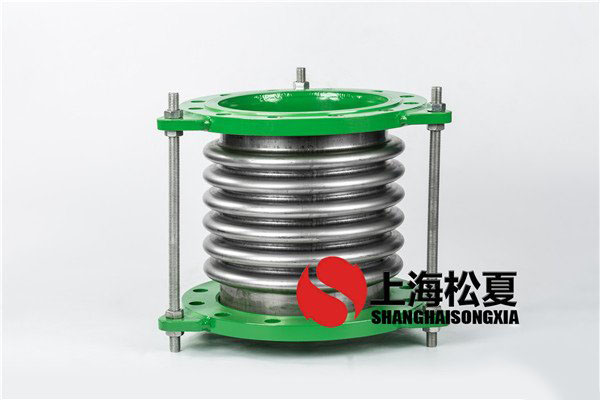

  • DN50暖通系統波紋伸縮節

    DN50暖通系統波紋伸縮節

    DN50暖通系統波紋伸縮節 名稱:DN50暖通系統波紋伸縮節 口徑:DN50mm 壓力:PN16 波數:8波 厚度:1.0mm 長度:175mm 伸縮量:80mm 波紋材質:不銹鋼304 法蘭材質:碳鋼(鍛打) 品牌:松夏 制造..

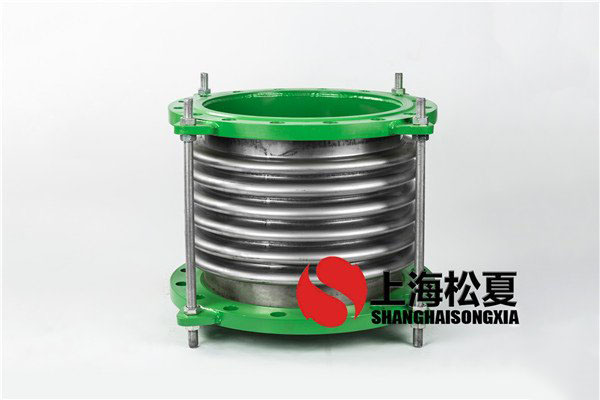

  • DN400管道減震波紋管接頭

    DN400管道減震波紋管接頭

    名稱:不銹鋼波紋膨脹節 口徑:DN400mm 壓力:PN16 波數:6波 厚度:2mm 長度:410mm 伸縮量:60mm 波紋材質:不銹鋼304 法蘭材質:碳鋼(鍛打) 品牌:松夏 制造商:上海松夏減震器有限公司..

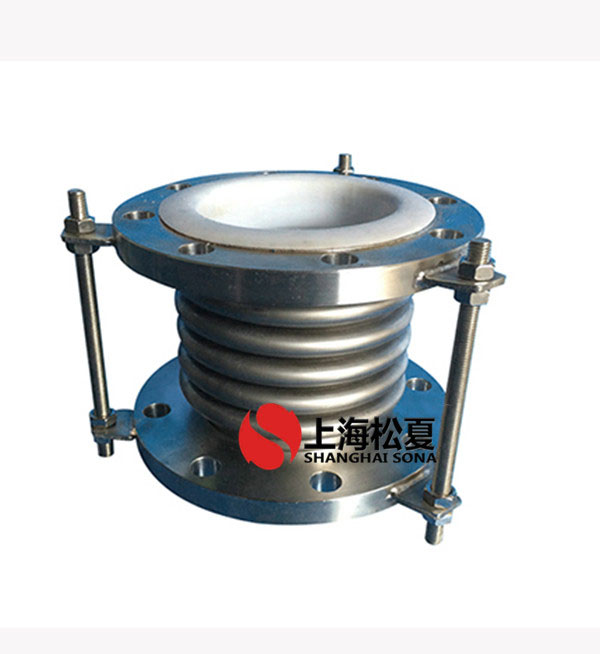

  • TB-PTFE內襯四氟不銹鋼波紋補償器
