鋼板懸掛VS橡膠氣囊懸掛
來源:上海松夏減震器有限公司????發布時間:2016-11-28 14:34
鋼板懸掛VS橡膠氣囊懸掛
一、鋼板懸掛
大家都知道,乘用車獨立懸掛的彈性元件多用螺旋彈簧,非獨立懸掛的彈性元件多用鋼板彈簧。由于鋼結構簡單,使用可靠,鋼板彈簧使用很廣泛,例如一些越野車、皮卡或面包車。而大客車、貨車則大多數是使用鋼板彈簧。
鋼板懸掛的種類
顧名思義,鋼板彈簧就是用鋼板做彈簧,它又稱為葉片彈簧。它有兩種類型,一種是等厚度,寬度呈現兩端狹,中間寬。傳統的多片迭成的鋼板彈簧就是這一類型,這種鋼板彈簧是由多片長度不等,寬度一樣的鋼片所迭成,現在的大客車、貨車多數使用這種鋼板彈簧。
另一種是等寬度,厚度呈現兩端薄,中間厚?,F在常見的少片鋼板彈簧就是這一類型,少片鋼板彈簧是指只有1~4片的變截面鋼板彈簧,變截面鋼板彈簧是指沿鋼板長度方向中心較厚向兩端逐漸變薄,或者片寬和片厚均漸變化的鋼板彈簧。多用于輕型汽車,現在一些大中型客車也趨向于使用這一類鋼板彈簧。
鋼板懸掛的組成與工作原理

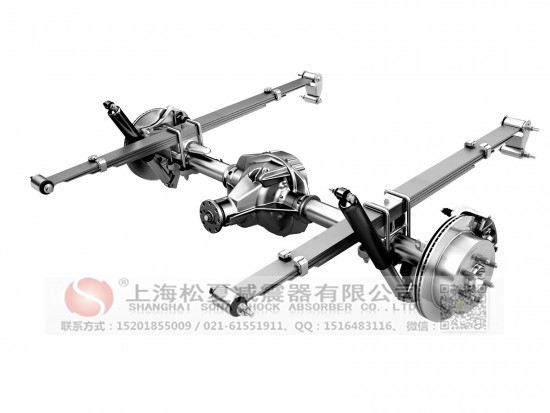

鋼板彈簧的中部通過U型螺栓(又稱騎馬螺栓)固定在車橋上,兩端的卷耳用銷子鉸接在車架的支架上。這樣,通過鋼板彈簧將車橋與車身連接起來,起到緩沖、減振、傳力的作用。多片鋼板彈簧的各片鋼板迭加成倒三角形狀,最上端的鋼板最長,最下端的鋼板最短,鋼板的片數與支承汽車的重量和減震效果相關,鋼板越多越厚越短,彈簧剛性就越大。
但是,當鋼板彈簧撓曲時,各片之間就會(huì )互相滑動摩擦產生噪聲。摩擦還會(huì )引起彈簧變形,造成行駛不平順。因此,在承載量不是很大的汽車上,就出現了少片鋼板彈簧,以消除多片鋼板彈簧的缺陷。
有些少片鋼板彈簧僅用一片鋼板彈簧,它與多片鋼板彈簧相比除了減少噪聲和不會(huì )摩擦外,還可以節省材料,減輕重量,便于布置,降低整車高度,具有良好的平順性。
據計算一般的單片鋼板彈簧每副重量約11~20公斤。
鋼板彈簧的潤滑:鋼板彈簧潤滑技巧 滑石粉減少腐蝕斷裂
二、橡膠氣囊懸掛
一種新興的彈性元件組成的懸架系統——橡膠懸架開始被廣泛關注起來。橡膠氣囊懸架,顧名思義,其彈性元件為橡膠,工作原理與發動機懸置相似,整個懸架具有強大的承載能力, 無噪聲、免維護,運營成本更低。
不過由于橡膠氣囊懸架系統中的均衡梁、鞍座均為鑄件,且結構復雜,尺寸較大,在汽車鑄造件中較為罕見,工藝性不好,生產較為困難。
橡膠氣囊懸掛的組成

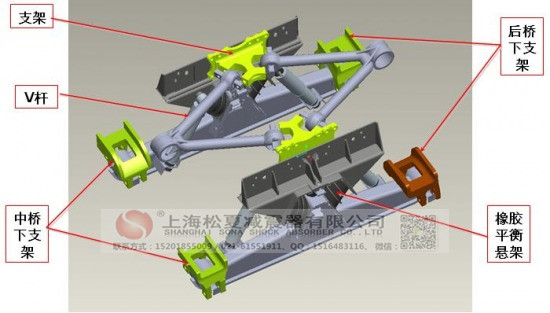

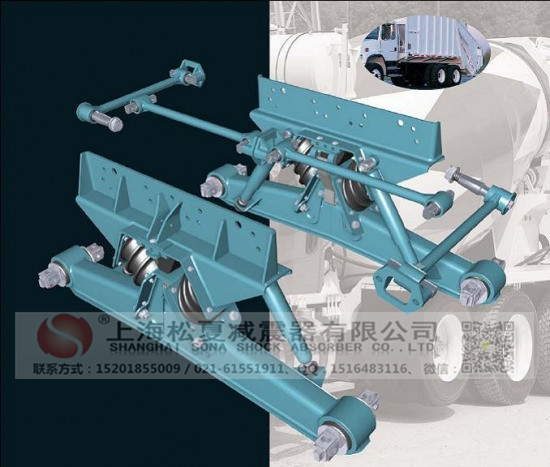

橡膠氣囊懸掛由鞍座支架總成、橡膠彈簧、輔助彈簧、均衡梁、減振器、 V形反作用桿等零部件構成。系統通過螺栓與車架連接,并通過均衡梁與中后橋相連,導向和傳力作用的V形反作用桿將橋和車架的連接起來。

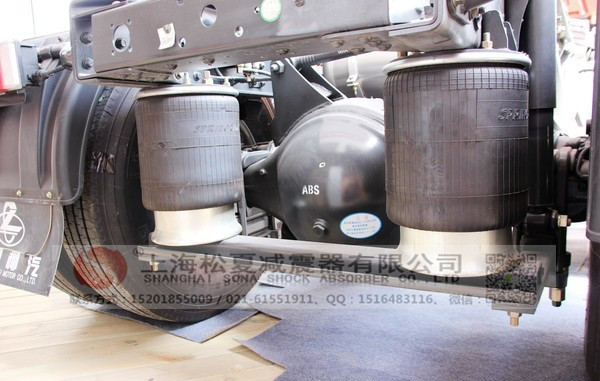

橡膠氣囊懸掛實拍圖
橡膠氣囊懸掛的特點
1.結構簡單:
橡膠氣囊懸架結構簡單,便于安裝,減少裝配時間,提高工作效率。
2.非簧載質量?。?
由于橡膠元件自重輕,因此橡膠懸架的非簧載質量小,操控性能也就得以提高,車輛自重也就得以降低,可以承載更多的貨物。
3.無需潤滑:
橡膠氣囊懸架具有免維護,免潤滑的特點。
4.舒適性強:
橡膠氣囊懸架具有變剛度的特點,無論在車輛的空載狀態,還是在滿載狀態,都能為車輛提供良好的舒適性,最大程度的減輕由不平路面引起的振動,減輕了駕駛員的疲勞,保護了車輛部件及貨物的完整性,提高了車載部件的壽命。
5.彈性元件的損壞,不會(huì )影響整車的行使:
傳統板簧結構,一旦板簧損壞,車輛則無法行駛。而裝配橡膠氣囊懸架的車輛,如果車輛行駛過程中彈性元件損壞,不會(huì )影響整車的行駛,可以將貨物送到目的地后,再實施更換,有效的避免了用戶的直接或間接損失。
橡膠接頭又叫做橡膠管軟接頭、柔性橡膠接頭、橡膠軟接頭、可曲繞橡膠接頭、高壓橡膠接頭、橡膠減震器、補償器等。按連接方式分松套法蘭式、固定法蘭式和螺紋式3種;按結構可分為單球體、雙球體、異徑體、彎球體及風壓盤管等5種。由內外層膠、簾布層和鋼絲圈組成管狀橡膠件,經硫化成型后再與金屬法蘭或平行接頭松套組合而成。此產品可降低振動及噪聲,并可對因溫度變化引起的熱脹冷縮起補償作用,廣泛應用于各種管道系統。
橡膠接頭又可稱為:可曲撓橡膠接頭、橡膠軟連接、軟接頭、柔性橡膠接頭、橡膠膨脹節、避震喉、減震器等,是一高彈性、高氣密性、耐介質和耐氣候性的管道連接件,它具有以下幾個特點
1、體積小、重量輕、彈性好、安裝維修方便。
2、安裝后可吸收管道震動產生的橫向、軸向、角向位移;不受管道不同心,法蘭不平行的限制。
3、安裝后可降低管道水泵等震動產生的噪音,吸振能力強。
4、內無縫高壓橡膠接頭,在耐高溫、耐酸堿、耐油的管道中更有效地防止了腐蝕性介質對橡膠接頭內壁的侵蝕,提高了使用壽命。
1、按使用性能分為通用、特種、耐熱三大類。
通用類:適用于輸送溫度為﹣15℃~80℃的水、濃度10%以下的酸溶液或堿溶液。
特種類:適用于特殊性能的要求,如耐油、耐塞、耐臭氧、耐磨或耐化學腐蝕。
耐熱類:適用于輸送溫度高于80℃的水
2、按結構形式分為單球體、雙球體、三球體、彎頭球體,,風壓盤管體等。每種形式又可分同心等徑、同心異徑、偏心異徑三類。
3、按外形分為:
同心同徑、同心異徑、偏心異徑。
4、按產品與管路的連接形式可分為法蘭連接、螺紋連接和卡箍連接、螺紋管法蘭連接等。
5、按工作壓力分:
0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、6.4MPa六個等級。
